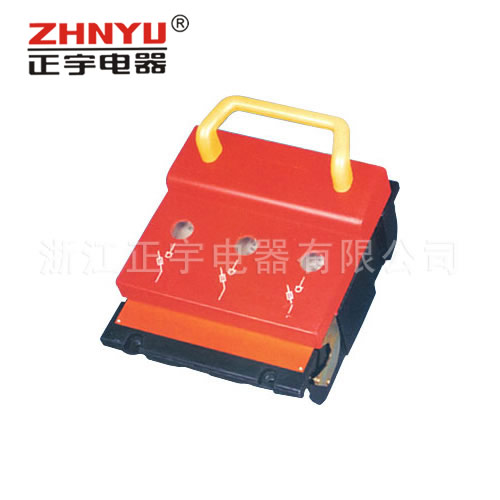

开关简介
HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(45~62Hz),约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关、并作电路保护之用,但一般不作为直接开闭单台电动机之用。
开关符合IEC60947-3、GB14048.3标准。

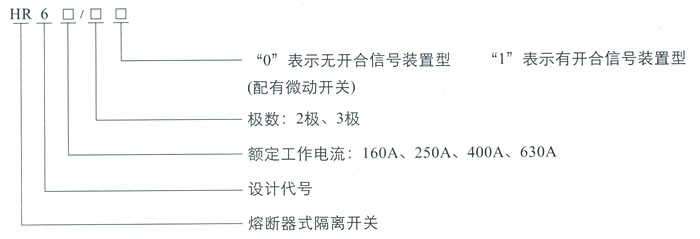

型号及含义

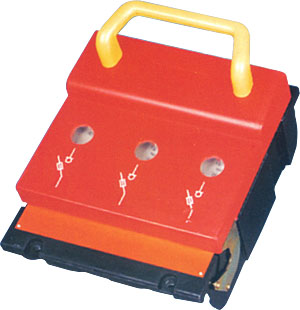

结构特征
开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。静触头直接装在底座上,灭弧室拆装方便,每个灭弧室都有内室和外室二部分,采用多片金属灭弧栅,增强了灭弧能力,提高了触头寿命。
NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求,盖可以方便地从底座上拆下,使得安装和更换熔断体很方便。底座上具有两组安装孔,能满足各种开关柜内及面板上安装的要求。开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。
主要参数
4.1开关与熔断体的配用关系
开关约定发热电流(A) |
配用熔断体 |
额定电压(V) |
熔体电流值(A) |
160 |
NT00 |
380 |
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
660 |
4、6、10、16、20、25、32、35、40、50、63、80、100 |
250 |
NT1 |
380 |
80、100、125、160、200、224、250 |
660 |
80、100、125、160、200 |
400 |
NT2 |
380 |
125、160、200、224、250、300、315、355、400 |
660 |
125、160、200、224、250、300、315 |
630 |
NT3 |
380 |
315、355、400、425、500、630 |
660 |
315、355、400、425 |
4.2开关主要技术参数
型号 |
HR6-160 |
HR6-250 |
HR6-400 |
HR6-630 |
额定绝缘电压(V) |
660 |
660 |
660 |
660 |
约定发热电流(A) |
100 |
250 |
400 |
630 |
额定工作电流(A) |
380V |
160 |
250 |
400 |
630 |
|
660V |
100 |
200 |
315 |
425 |
额定接通和分断能力(A)(1.05Ue时) |
380V,COSф=0.35 AC-23B |
接通 |
1280 |
2000 |
3200 |
5040 |
分断 |
960 |
1500 |
2400 |
3780 |
660V,COSф=0.65 AC-22B |
接通 |
480 |
750 |
1200 |
1890 |
分断 |
480 |
750 |
1200 |
1890 |
额定熔断短路电流(kA) X |
50 |
50 |
50 |
50 |
******预期峰值电流(kA) |
100 |
100 |
100 |
100 |
污染等级 |
3 |
3 |
3 |
3 |
安装类别 |
Ⅲ |
Ⅲ |
Ⅲ |
Ⅲ |
4.3辅助开关额定电压交流380V,约定发热电流6A,使用类别为AC-15,额定控制容量300VA.

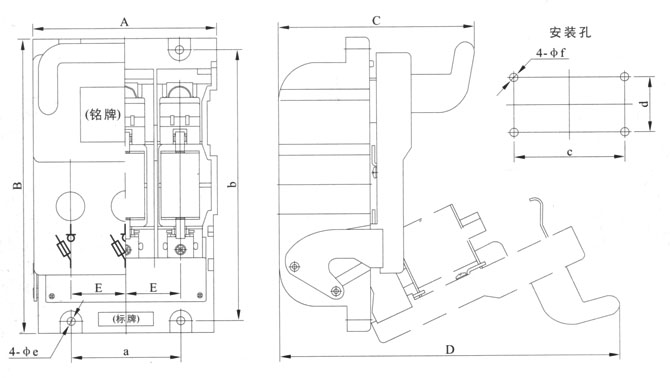

开关外形与安装尺寸
型号 |
外形尺寸(mm) |
外形尺寸(mm) |
A |
B |
C |
D |
E |
a |
b |
c |
d |
фe |
фf |
HR6-160/30 |
134 |
215 |
142 |
245 |
40 |
80 |
198 |
80 |
40 |
ф6.5 |
ф6.5 |
HR6-250/30 |
184 |
280 |
162 |
320 |
60 |
120 |
260 |
120 |
60 |
ф8.5 |
ф8.5 |
HR6-400/30 |
244 |
300 |
194 |
360 |
80 |
160 |
280 |
160 |
60 |
ф8.5 |
ф8.5 |
HR6-630/30 |
244 |
300 |
194 |
360 |
80 |
160 |
280 |
160 |
60 |
ф8.5 |
ф8.5 |
|
